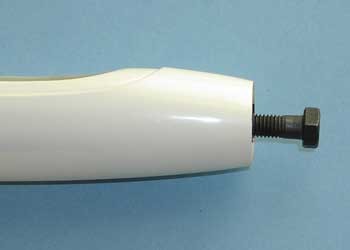

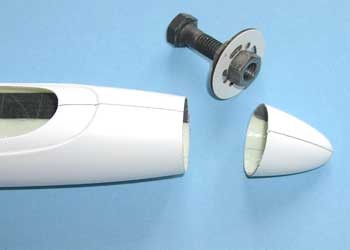

Odřízněte zhruba špičku trupu, na přepážku našroubujte delší šroub. | Přepážku vložte do trupu. Šroub slouží pro správné ustavení. |
![]() |
![]() |

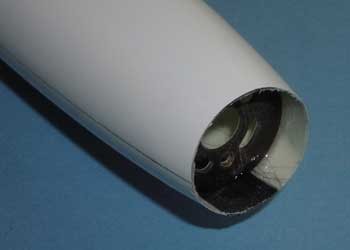

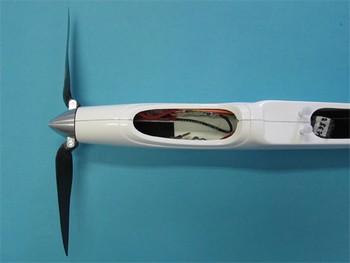

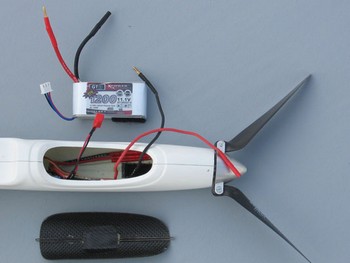

Vlepená přepážky. Odbrušte přebytečný materiál, aby přepážka byla cca 1,5 mm pod okrajem trupu. | Motor a kužel. |
![]() |
![]() |

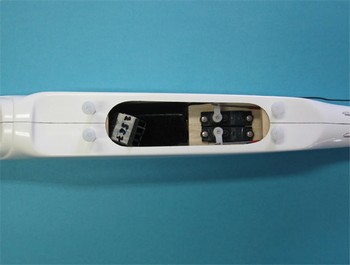

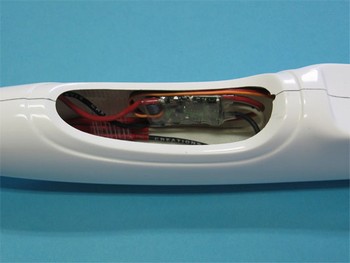

Regulátor | Serva ocasních ploch. |
![]() |
![]() |

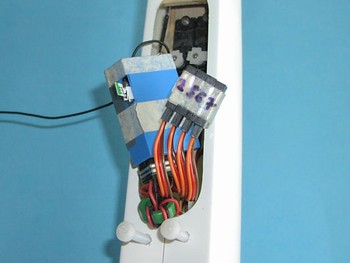

Baterie. Ze servisního konektoru je napájen regulátor napětí. | Prodlužky pro připojení kabelů serv křídla. |
![]() |
|

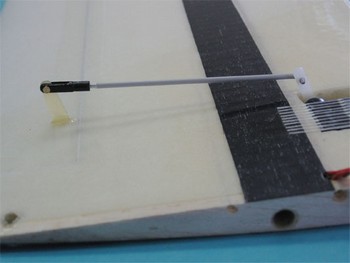

Táhlo brzdy. Povšimněte si úhlu páček - slouží pro dostatečně velké vyklopení brzdy. | |
![]() |
![]() |

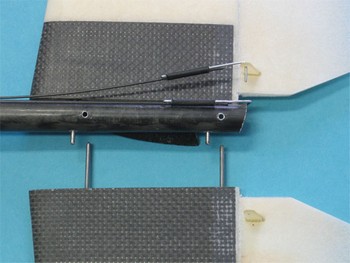

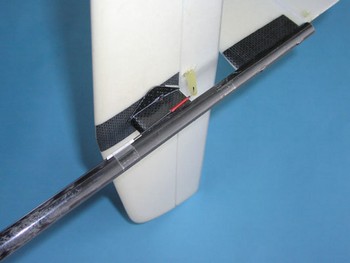

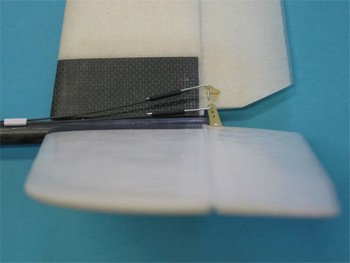

Ocas typu "klasika". Nezapomeňte na dvě dvojice pojistných kolíků (pylonek a směrovka). | Pohled shora. |
![]() |
![]() |
Táhla připojení "motýla". |

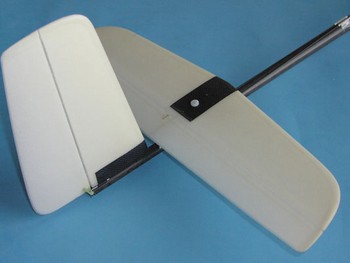

Sestavení "motýla". |
![]() |
|

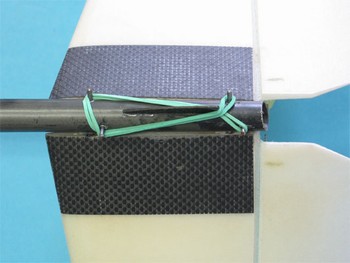

Pojištění gumovým okem - jednoduché a funkční. |
