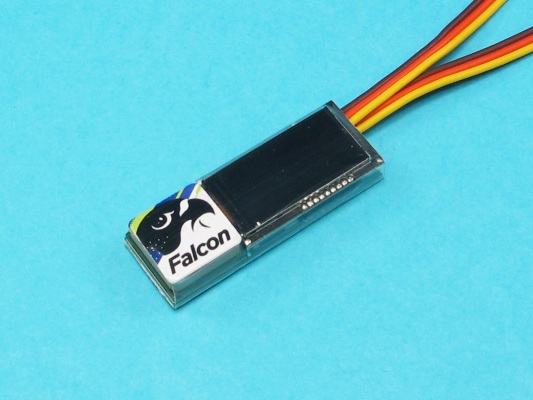

Výškoměr Falcon je lehký přístroj s displejem TFT pro měření výšky a zjišťování souřadnic GPS. Odpovídá regulím FAI pro kategorii F5J. Může být ovšem použit v modelech jiných kategorií.
Falcon zaznamenává data, která měří připojené senzory a která je možno později zobrazit. Data pro soutěže je možno zobrazit na displeji, který je součástí přístroje. Pro komunikaci s externím zařízením s OS Android nebo iOS je proužit protokol BLE.
Moderní senzor poskytuje GPS data ve frekvenci 18Hz. Dále přístroj obsahuje tříosý akcelerometr a mikrofon pro měření okolního hluku.
Data jsou zaznamenána v pevné paměti.
Základní vlastnosti
- Malá hmotnost - pouze 18 g včetně kabelů s konektory JR
- Malé rozměry: 48 x 17 x 9 mm.
- Integrovaný časový a výškový spínač
- Integrovaný displej TFT
- Integrovaný snímač GPS s vlastní baterií pro nepřerušenou dodávku proudu
- Inegrovaný diagram letu pro modely F5J
- Záznam několika veličin pro pozdější zpracování
- Velký rozsah napájecího napětí: 4 - 12 V ss. Proud je možno odebírat z palubního zdroje pro přijímač.
Způsob činnosti
V přístroji je senzor barometrického tlaku, který měří i velmi malá tlakové změny, které odpovídají aktuálnímu tlaku okolí a mění se podle výšky. Citlivost je taková, že rozlišení výšky je pod 10 cm.
Přístroj je původně určen pro krátké měření výšky modelu, ve kterém je umístěn. Dlouhodobá měření mohou být ovlivněna změnami barometrického tlaku v závislosti na počasí.
Modul má barevný displej TFT.
Pro ukládání dat je určen speciální paměťový čip.
Specifikace
| Rozměry | 48 x 17 x 9 mm |
| Hmotnost | 18 g |
| Rosah pracovní teploty (1) | -10 C - 60 C |
| Proud pro napájení | 70 mA |
| Rozsah napájecího napětí | 4 - 12 V ss |
| Data pro záznam | výška, vario, pulz serva, napětí, pozice GPS, ... |
(1) Podle specifikací použitých součástek.
