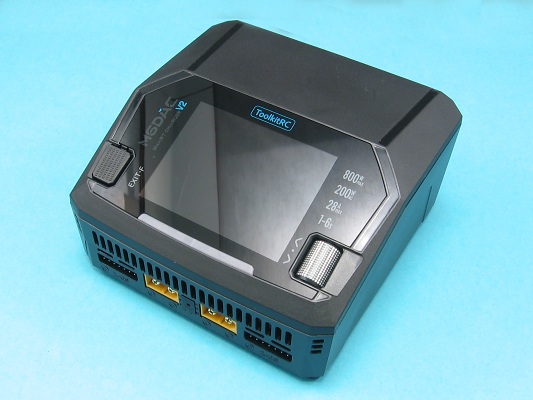

M6DAC V2 je multifunkční výrobek, který integruje řadu funkcí: nabíjení, vybíjení a balancování baterií LiPo, LiHV, LiFe, Lion, LTO 1-6S, NiMh 1-16S, PB 1-10S.
Nabíječ je velmi malý svými rozměry, velký výkonností, zejména s ohledem na možnost napájení ze sítě.
Nabíjecí výkon je až 2x400W při asynchronním provozu nebo 1x700W při synchronním (oba kanály jsou vzájemně propojené).
Napájení je možné z baterie nebo ze sítě 100-240V.
V nabíječi je integrován zdroj AC o výkonu 200W.
Ve srovnání s typem M6DAC je mirně zvýšen nabíjecí výkon, přidáno nabíjení baterií LTO, vybíjení s externím odporem atd.
-
Nabíjecí proud a výkon：
Synchronní režim MAX 28A @MAX700W
Asynchronní režim MAX 16A - Vybíjecí proud:
S rekuperací do baterie: Max 16A @ MAX400W x 2
Odpor. můstek: Max 16A @ MAX400W
Normální režim: Max 3A @ MAX15W x 2
-
Nabíjení pomocí USB-C až do výkonu 65W
Protokoly PD/QC/AFC/FCP/SCP/PE/FSCP a další
-
Možnost nastavení ukončovacího napětí pro baterie Lixx (funkce TVC)
-
Možnost nastavení výstupu s konstantním napětím 1-28V a proudem 1-16A.
-
Možnost použít jako nabíječ pro nejběžnější drony, automatické aktivování a nabíjení.
-
Podpora několika jazykových mutací
-
Simulace nabíječe jako diskového zařízení, možnost upgrade firmware.
Specifikace
|
Nabíjení
|
Vstup
|
DC 7-28V@MAX32A
AC 100-240V max. 200W |
| Typ baterie |
LiPo LiHV LiFe Liion LTO @1-6S
NiMh @1-16S Pb @1-10S |
Proud pro balancování
|
1000mA @ 2-6S
|
| Přesnost |
+/- 0,005V
|
|
Nab. výkon
|
1-16A@400W
asynchronní režim
28A @700W
synchronní režim
|
Vybíjecí výkon
|
1-16A@400W recyklování 1-16A@400W odpor. můstek
0,1-3A@15W normální režim |
| USB-C |
65W@20,0V, 3,25A
|
| Protokol |
PD3.0/PD2.0,PPS,QC4,QC3.0,QC2.0,AFC,
FCP,SCP,PE2.0,PE1.1,SFCP,VOOC |
Napětí baterie
|
1,0-5,0V@1-6S |
Vnitřní odpor baterie
|
1-100mOhm@1-6S
|
|
Displej
|
LCD
|
2,8” IPS LCD 320*240
|
Rozměry
přístroje
|
Velikost
|
116mm*112mm*63mm
|
Hmotnost
|
570g
|
Rozměry
balení
|
Velikost
|
164mm*135mm*68mm
|
|
Hmotnost
|
700g
|
Český překlad návodu k použití.
Příklady použití (na obrázcích je nabíječ M6D, který nemá napájení ze sítě i z baterie)
Nabíjení až dvojice baterií (asynchonní provoz)
Nabíjení jedné baterie ze obou kanálů (synchronní), dvojnásobný výkon
Nastavení pro synchronní nabíjení
Nabíjení mobilu a pod.
