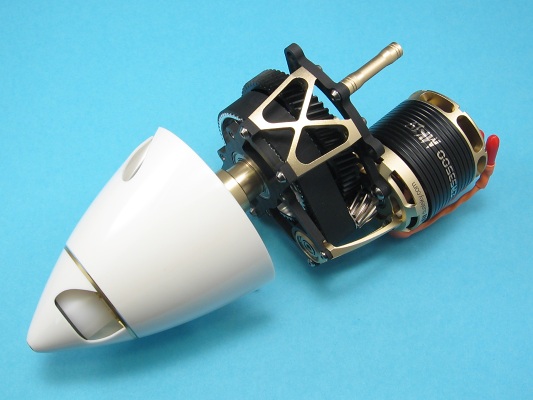

- CRS3500.11 MKIV je zcela nový protiběžný systém pohonu vyvinutý specálně pro akrobatické modely FAI F3A.
- Prakticky žádný nežádoucí kroutící moment od vrtule, přímější dráha letu modelu.
- Poskytuje o 20% vyšší tah než pohony s přímým náhonem (ve srovnání s motory DA4) a to i při nižším výkonu.
- Díky prakticky stejné rychlosti pri stoupavém i klesavém letu vzniká působivý letový dojem.
- Pro pohon je použitý speciálně vyvinutý motor s výkonem 3500W.
- Kladky zhotovené technologií CNC a šikmé ozubení pro tichý chod.
- Lehký držák převodovky vyrobený technologií CNC.
- Hlavní hřídel převodovky a hřídel motoru jsou duté.
- Pečlivě zvolený převodový poměr brání zadření mechanismu.
- Bezúdržbové provedení, bez doplňování maziva.
- Výměna řemenu po 4000 minutách provozu (cca 500 startech).
- Montáž pohonu za motorovou přepážku, s příslušenstvím Mount Kit (součást balení). Montáž před motorovou přepážku je také možná.
CRS3500.11 MKIV vylepšení:
- celkové vylepšení pro zvládnutí většího kroutícího momentu a stability při použití větších vrtulí, ve větrném prostředí a v horkých letních dnech.
- nový pohon CRS MKIV má kromě jiného barevného provedení přepracované prakticky všechny komponenty: nové hřídele, kladky, převody, nové motory. Dokonce i šrouby a podpěry jsou nové.
- vylepšení ložisek hlavního hřídele, zvýšeno jejich dynamické zatížení na 2100N.
- nový unašeč přední vrtule, přidáno pero v drážce.
- upravený držák motoru s větším ložiskem.
- nový systém řemenu a převodovky zlepšuje stabilitu při dynamickém zatížení a je lehčí než předchozí verze.
- nový unašeč vrtule, zvětšený rozměr pro instalaci na 2mm.
- nový motor s vylepšenými magnety a magnetickým polem, kroutící moment je o 10% vyšší, bez zvýšení proudu.
- nové zadní čelo motoru s ventilátorem.
- výkon motoru je vyšší o 500W při zvýšení hmotnosti jen o 40g.
- poskytuje širší rozsah kroutícího momentu, celistvější charakteristiky zrychlení a zpomalení.
- součástí je kužel vrtule CRS (D82mm, bílý) a Mount kit.
Balení obsahuje:
- Pohon CRS3500.11 MKIV, (motor, převodovka, řemen, unašeče vrtulí) 1ks
- Kužel vrtule CRS 82mm (bílý, z plastu) 1ks
- Mount Kit pro montáž na motorovou přepážku 1ks
Typ: CRS3500.11 MKIV
|
Technická data pohonu:
|
|
| Hmotnost (g)
|
530
|
| Rozměry (mm) |
Délka:90,9 x Šířka: (přední) 74.8, (zadní) 95 x Hloubka:98,5
|
| Průměr předního hřídele (mm) |
6
|
| Průměr zadního hřídele (mm) |
16
|
| Rozteč předních montážních otvorů (mm) |
33x33, 4-M3
|
| Rozteč zadních montážních otvorů (mm) |
(A) 88, 2-M3, (B) 70x50, prům. 4,2
|
| Jmenovité napětí, počet článků (V, xxS) |
37V, 10S Lipol
|
| Kroutící moment při MAX výkonu (N*M) |
9,5
|
| Motor | 5050 |
KV motoru (Ot/V)
|
560
|
Počet pólů, magnetů
| 14/14 |
Časování
| 15-18 st.
|
| Převod | 1:4,77 |
Proud naprázdno (Io) @ 10V(A)
|
N/A
|
| Odpor (Ri)(mOhm) |
N/A
|
| Proudová špička (A, 15 sec) |
95
|
Max. výkon (W, 15 sec)
|
3515 |
| Cestovní výkon (W, 8 min) |
1758
|
Doporučený regulátor a nastavení
|
DUALSKY SUMMIT 100HV
Póly motoru: 14
Převodový poměr: 4,77
Časování: Auto nebo 15-18 st.
Frekvence: 24kHZ
Aktivní brzda: zapnuto
Rozběh:+/-měkký Max RPM pro GOV: 4100
|
Vrtule
|
(1) 22x20F, 22x22R
(2) 23x20F, 23x22R
|
Kužel a unašeče
|
Součást kompletu (bílý kužel z plastu), v prodeji i zvlášť
|
Zadní montážní sloupky
|
Součást kompletu, 2x L30mm, M3
|
Termín údržby
|
4000 minut provozu (cca 500 letů)
|
Hmotnost modelu
|
4,5 až 5,5 kg
|
Použití
|
Modely třídy 125E až 170E FAI F3A, nebo sportovní modely/makety s rozpětím 70" až 78" (cca 180 až 200 cm)
|
