Glider Keeper je přístroj, určený speciálně pro soutěžní elektrovětroně. Je vybaven barometrem pro měření výšky a akcelerometrem pro indikaci okamžiku přistání.
GK umí zastavit motor po předem naprogramovné době jeho chodu, zastavit motor v naprogramované výšce, odměřit výšku stoupání na motor, odměřit dobu letu od startu do přistání.
Je možno zobrazit výšku modelu během letu.
Do paměti GK se vloží vhodný firmware, který odpovídá pravidlům příslušné kategorie. Pro pravidla FAI připadají v úvahu zejména třídy F5J a F5L. Soubory firmware s koncovkou .bin jsou k dispozici. Viz odkaz na konci tohoto popisu.
Glider Keeper odpovídá pravidlům FAI a má odpovídající homologaci AMRT až pro soutěže nejvyšší třídy 1.
Je možno naprogramovat i různé národní kategorie: u nás RCEP, RCEV, historici.
Přenos souborů firmware, programování a zobrazení získaných letových dat se může provést různými způsoby:
- WiFi připojením s domácím routerem
- WiFi připojením s mobilním telefonem
- připojením k počítači
Atraktivní možností je zobrazení letových dat na mobilním telefonu, který je připojen pomocí WiFi. GliderKeeper se během měření nechává uvnitř trupu, na místě.
Do režimu přenosu WiFi (a měření) se přístroj převede do režimu WiFi pouhým nastavení trupu kolmo k zemi po dobu nejméně 3 sekund.
Další zajímavostí je měření doby letu. Doba letu se začíná měřit spuštěním motoru a končí rychlým zastavením modelu během přistání, které je indikovanáno akcelerometrem.

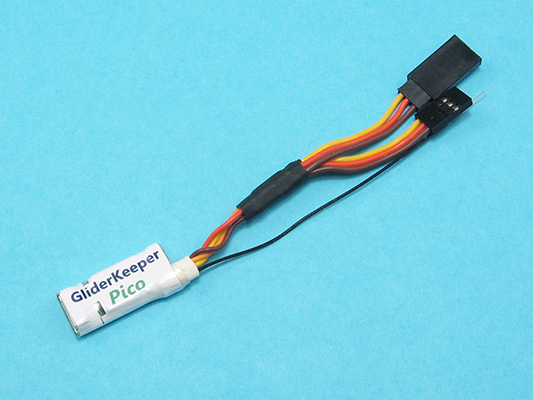

GliderKeeper existuje v několika verzích. My jsme zvolili verzi PICO. Ta má rozměry i hmotnost obdobné s velikostí jednotky Altis Nano, která se přestala vyrábět.
Jednotka GK PICO se může používat zcela samostatně nebo se dá doplnit přístroji v podobné velikosti, které se k ní dají připojit konektory:
Glider KeeperDisplay: zobrazení hlavních dat před startem i po přistání
GliderKeeper Programmer: adaptér, který umožní připojit GK PICO k počítači pomocí konektoru USB-C.
Jednotka a její ovládání jsou zevrubně popsány v podrobném manuálu. Je dostupný v anglické i české verzi. Odkazy najdete níže.
Úplný zapojený systém. Základní jednotka GliderKeeper Pico, která může pracovat zcela samostatně, je uprostřed. Na obrázku je vidět anténa WiFi, těsně pod dvojicí servokonektorů.
Displej je vpravo, programátor pro připojení k PC vlevo.
Technická data
Rozměry: 28,7 x 13 x 5,6 mm
Hmotnost včetně kabelů: 6,5g (z toho kabely 4g)
Napětí zdroje: 4,5 - 17V (pro WiFi AP doporučeno méně než 5V)
Spotřeba proudu: < 50mA / WiFi STA 120 mA / WiFi AP 170 mA
Tlakový senzor: 300-1250 hPa, přesnost 8 Pa (0,6m)
Senzor zrychlení: 12 bitů, rozsah 8g
Paměť: 255 letů nebo 5 letových hodin (cyklické ukládání dat)
WiFi:802.11 b/gn WPA/2
